精密齒輪式全自動攻牙機
快速、精確、穩定、無聲

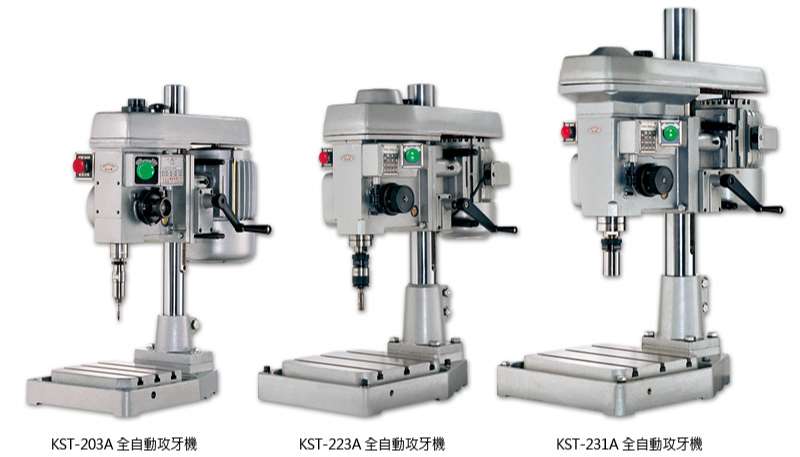

KST-203A 全自動攻牙機
KST-223A 全自動攻牙機
KST-231A 全自動攻牙機
機械特性
- 採全自動攻牙退刀，工件不會往上拉起，無須壓緊工件，可簡化治具。
- 適用於軟、硬材質攻牙加工。
- 工件須經測量牙規，更適合使用齒輪式全自動攻牙機。

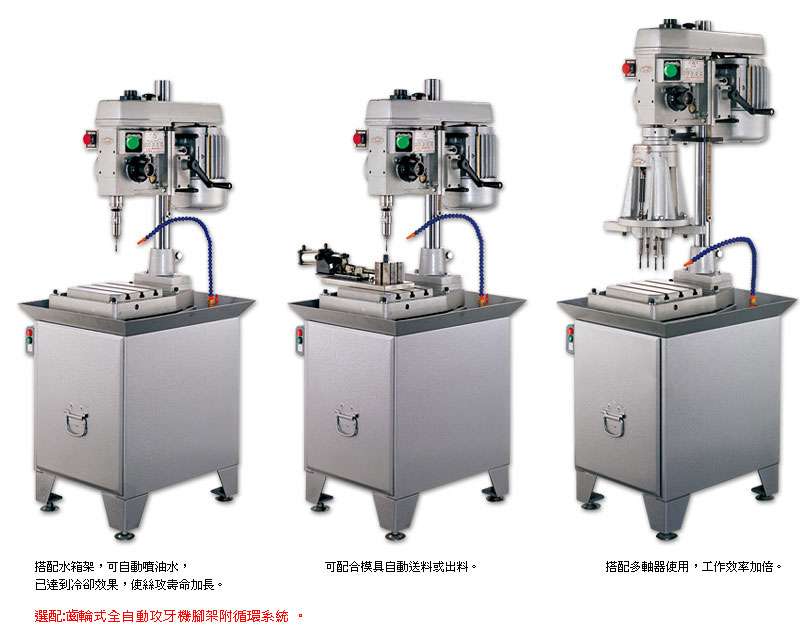

- 可搭配水箱座、噴油冷卻，更能提高絲攻壽命。
單位 : mm
| 型式 | KST-203A | KST-223A | KST-231A | |
| A | 齒管直徑 | Ø42 | Ø70 | Ø85 |
|---|---|---|---|---|
| B | 主軸斜度 | JT 2# | MT 2# | MT 3# |
| C | 旋徑 | 330 | 430 | 460 |
| D | 主軸行程 | 45 | 65 | 65 |
| E | 主軸至圓柱 | 184 | 237 | 252 |
| F | 主軸至台面 | 350 | 470 | 600 |
| G | 牙距(牙數) | 均可訂製 | 均可訂製 | 均可訂製 |
| H | 攻牙能力 | Ø1-Ø8 | Ø5-Ø16 | Ø8-Ø32 |
| K | 圓柱直徑 | Ø52 | Ø85 | Ø95 |
| L | 工作台尺寸 | 230x225 | 340x340 | 380x340 |
| M | 底座尺寸 | 415x300 | 580x425 | 600x480 |
| N | 回轉速 50Hz | 620-980-1400 | 155-285-515 | 50-100-200 |
| 回轉速 60Hz | 740-1160-1670 | 190-340-620 | 60-120-240 | |
| O | 馬達 | 1/2 HP-3 phase 4P | 1 HP-3 phase 6P | 2 HP-3 phase 6P |
| P | 機械尺寸 | 615x330x755 | 825x425x1040 | 825x480x1200 |
| Q | 機械重量 | 97kg | 200kg | 250kg |
| 水箱選購尺寸 | 500x590x630 | 630x720x630 | 630x750x670 |
以上各式機械，皆不含六角筒夾 及夾頭等配件。
